目前，在選礦時被排放掉的黃金尾礦造成很大的浪費，不僅污染環境，而且還侵占土地。被排放掉的黃金尾礦，大多數還含有較多黃金，其中現有的設備多數采用單一的跳汰機或搖床，由于單一的設備對黃金的回收率較低，而且排放掉的黃金尾礦沒有使用到其他用途上去，而現有存在其成本相對偏高，無法滿足小型企業的要求。

　　因此，需要提供一種新的技術方案來解決上述問題。

　?。ㄒ唬┮鉀Q的技術問題

　　為解決上述問題，本實用新型提出了一種結構合理，降低成本，黃金回收率高，無污染能，能將尾礦用來生產輕質陶粒的黃金尾礦輕質陶粒設備。

　　（二）技術方案

　　本實用新型的黃金尾礦輕質陶粒生產系統，包括搖床、陶粒生產設備、物料箱和三臺跳汰機，其特征在于 ：所述三臺跳汰機分別為跳汰機 A、跳汰機 B 和跳汰機 C，各跳汰機均包括進料口 A、出料口 B 和出料口 C，所述搖床包括進料口 D 和出料口 E，所述跳汰機 A 的出料口 B 與搖床的進料口 D 連接，出料口 E 均與跳汰機 B 和跳汰機 C 的進料口 A 連接，所述跳汰機 B 和跳汰機 C 的出料口 B 與陶粒生產設備連接，所述各跳汰機的出料口 C 與物料箱連接。

　　所述陶粒生產設備包括集水箱。所述集水箱內設置有水泵，該水泵通過水管與跳汰機 A 連接。所述各進料口與各出料口之間均通過尾礦管連接。所述物料箱上設置有過濾網。所述跳汰機采用偏心連桿式跳汰機。所述搖床采用平面震動式搖床。所述物料箱為可拆裝箱體。

　?。ㄈ└綀D說明

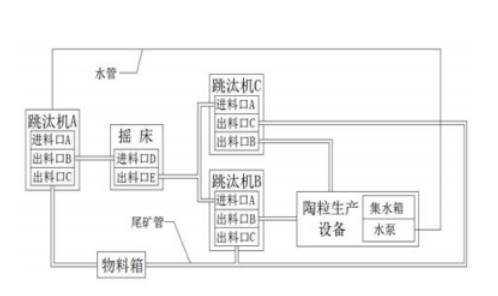

　　上圖為黃金尾礦輕質陶粒設備的結構示意圖

　?。ㄋ模┯幸嫘Ч?/p>

　　本實用新型與現有技術相比較，其具有以下有益效果 ：

　　本實用新型的黃金尾礦輕質陶粒生產系統通過尾礦管將各個跳汰機、搖床和陶粒生產設備巧妙的連接在一起，使整體不僅能將尾礦合理再生利用，還減少污染，有效提高黃金回收率，并且能將水循環利用降低水之源浪費，具有結構合理，降低成本，黃金回收率高，無污染能，能將尾礦用來生產輕質陶粒等有點的黃金尾礦輕質陶粒生產系統。
